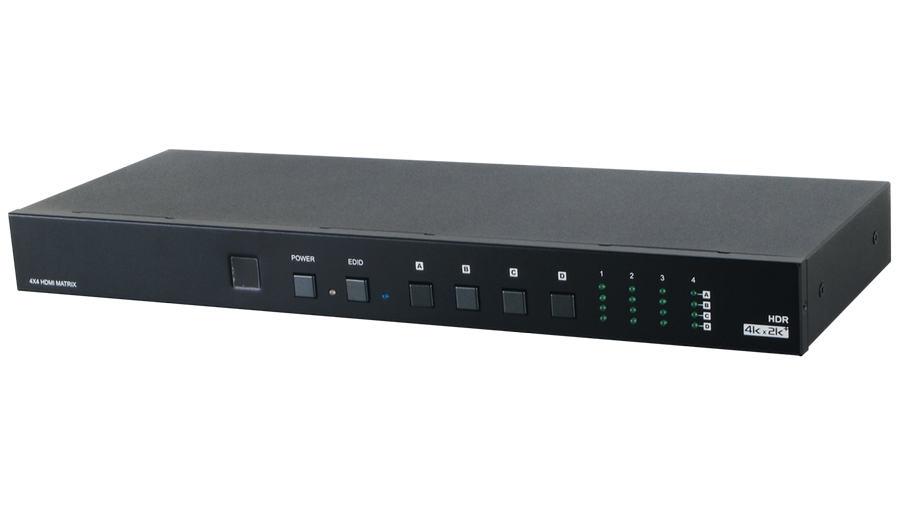

Cypress CPLUS-V4H4H матричный коммутатор 4х4 сигналов интерфейса HDMI 2.0 разрешением до 4096x2160/60, 3D (цветовое пространство 4:4:4) с поддержкой технологии HDCP 1.4, 2.2 и расширенным набором заводских конфигураций EDID-блока. Полоса пропускания 600 МГц. Поддержка эмбеддированного аудио форматов LPCM 7.1, bitstream и HD bitstream. Управление прибором осуществляется по ИК, RS-232 и IP (Telnet и web-интерфейс), можно создать до четырех пресетов.
Технические характеристики
| Входы |
4 – HDMI, тип А (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы | 4 – HDMI, тип A (розетка) |
| Порты |
1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем D-Sub DE9 (розетка) 1 – USB (сервисный), тип mini-B (розетка) |
| Полоса пропускания | 600 МГц |
| Пропускная способность | 18 Гбит/с (6 Гбит/с на канал) |
| Максимальное разрешение | 4K/60 |
| Поддерживаемые разрешения |
от 480i до 1080p/50/60, 1080p/24 4K (3840x2160/60 и 4096x2160/60, YUV 4:4:4) от VGA до WUXGA (RB) |
| Спецификации HDMI | 2.0 |
| Спецификации HDCP | 1.4, 2.2 |
| Несущая частота ИК-сигналов | 30–50 кГц |
| Скорость передачи данных последовательного интерфейса | до 115200 бит/с |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Питание | 24 В, 2,7 А |
| Потребляемая мощность | 21 Вт |
| Габаритные размеры (ШxГxВ) | 436 x 167,5 x 48 мм |
| Масса | 2 кг |
