Особенно остро этот вопрос встает при организации информационных центров, диспетчерских служб и ситуационных комнат, где необходимо оперативно обрабатывать множество потоков видео-информации. Одним из ключевых элементов таких систем является правильный выбор контроллера видеостены, способного объединять различные видеоисточники и обеспечивать чёткую и плавную передачу изображений.
Почему важен выбор правильного контроллера?
Эффективный контроллер видеостены позволяет интегрировать огромное количество устройств, находящихся в разных точках объекта, будь то многоэтажное здание или территориально разнесённая инфраструктура с большим количеством мониторов, камер видеонаблюдения, серверов и прочих компонентов IT-инфраструктуры. Правильная организация этих связей обеспечивает быструю реакцию на события, снижает вероятность ошибок и повышает общую безопасность объекта.
Распределённая система видеостен состоит из набора компактных сетевых узлов — кодеров и декодеров. Их основная задача заключается в преобразовании и передаче высококачественного видеопотока между устройствами, расположенными на удалении друг от друга. Такое построение сети позволяет существенно снизить нагрузку на центральные компоненты инфраструктуры и повысить её надёжность и гибкость.
Особенности применения распределённых контроллеров
Одним из примеров такого подхода являются специализированные устройства типа кодеров CVS4-HM-I и декодеров CVS4-HM-O. Эти компактные модули обеспечивают полноценную реализацию концепции распределённой многопоточности, позволяя выводить изображение на экраны в режиме реального времени. Рассмотрим подробнее структуру работы этих устройств.
Кодеры CVS4-HM-I
Кодеры выполняют задачу сжатия исходящего потока видео по современным стандартам, таким как H.265 (для разрешения 2К60 и 4К30) и H.264 (до 4К60). Входящий HDMI-сигнал проходит этап захвата и последующего сжатия, после чего передается по сети Ethernet или оптическому волокну.
Кроме того, для удобства интеграции в существующую инфраструктуру предусмотрено использование дополнительных каналов связи:
- Последовательные порты RS-232/RS-485 для взаимодействия с другими устройствами,
- Терминал для приёма инфракрасных сигналов,
- Интерфейсы USB-B и USB-A для подключения периферийных устройств,
- Сквозной HDMI-разъём для тестирования качества передаваемой картинки.
Таким образом, кодер выполняет роль моста между различными системами внутри объекта, собирая потоки видео-данных и перенаправляя их в нужном направлении.

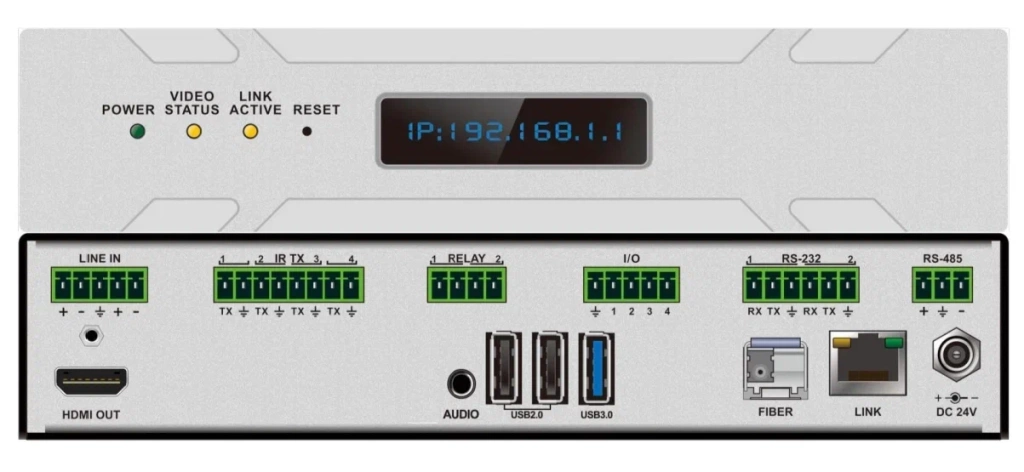

Декодеры CVS4-HM-O
Декодеры принимают поступающий сжатый видеопоток и восстанавливают его обратно в исходный формат HDMI. Они устанавливаются поблизости от экрана видеостены и передают обработанный сигнал непосредственно на дисплей. Подобная архитектура делает систему чрезвычайно гибкой и удобной для эксплуатации.
Для повышения уровня автоматизации и безопасности декодеры оснащаются дополнительными интерфейсами:
- Портами USB для подключения клавиатур и мышек,
- Каналами передачи управляющих сигналов для штор, освещения и сигнализаций,
- Последовательными портами для коммуникации с внешними устройствами.
Такой набор функционала позволяет строить сложные сценарии взаимодействия оборудования, повышая удобство использования и эффективность всей системы.
Преимущества распределённых контроллеров видеостен
Использование распределённых контроллеров обладает целым рядом преимуществ по сравнению с традиционными моноблочными решениями:
- Масштабируемость: Система легко расширяется добавлением новых модулей, что упрощает интеграцию дополнительных устройств и расширение площади покрытия.
- Гибкость: Компактные размеры узлов позволяют устанавливать их практически в любых местах объекта, минимизируя затраты на прокладку кабельных сетей.
- Высокая производительность: Использование современных стандартов сжатия видео и мощные процессоры обеспечивают высокое качество изображения даже при большом объёме обрабатываемых данных.
- Простота управления: Современная конструкция предусматривает широкие возможности программирования сценариев и удобных режимов работы, включая автоматическое переключение режимов и настройку доступа пользователей.
Все эти преимущества делают распределённую архитектуру идеальной для реализации крупных проектов, таких как ситуационные центры, диспетчерские службы, умные городские комплексы и многое другое.
Примеры успешного внедрения
Опыт использования подобных решений показывает высокую степень удовлетворённости заказчиков, работающих в самых разных сферах: транспорт, промышленность, энергетика, здравоохранение, образование и другие области. Широкий спектр поддерживаемых форматов и разрешений позволяет успешно применять эти технологии в помещениях любого размера и назначения.
Таким образом, внедрение распределённых контроллеров видеостен значительно улучшает управляемость объектами, сокращает время реакции на происшествия и увеличивает общий уровень комфорта и эффективности процессов обработки данных.
